משרנים משולבים בעוצמה גבוהה-: פתרונות מגנטיים מתקדמים למערכות משולבות

כותרת משנה-:

תוכנן עבור ממירי פוטו-וולטאיים ומערכות אחסון אנרגיה בדרגת MW-. כיצרן משרנים מותאמים אישית, אנו משתמשים בטכנולוגיית Flat Wire ומעגלים מגנטיים אופטימליים ליצירת משרנים וכורים משולבים המטפלים בזרמים גבוהים (50A-200A+) עם יעילות תרמית מעולה.

דגשים עיקריים:

יעילות משולבת:מיועד לטופולוגיות מרובות-שלביות (למשל, Interleaved PFC), שםמשרנים משולביםיכול להפחית משמעותית את זרם האדוות ולשפר את התגובה החולפת.

צפיפות הספק גבוהה:ניצולחוט שטוח נחושת/אלומיניוםמאפשר מבנה "בלוק כור" קומפקטי, הממקסם טיפול בכוח בשטח מוגבל (למשל, טביעת רגל של 99 מ"מ).

ניהול תרמי חזק:אפשרויות הליפוף והעציץ בצפיפות- גבוהה מספקות פיזור חום מצוין, חיוני עבורמשרן זרם גבוהיישומים בסביבות קשות.

בקש הצעת מחיר עבור המפרט שלך

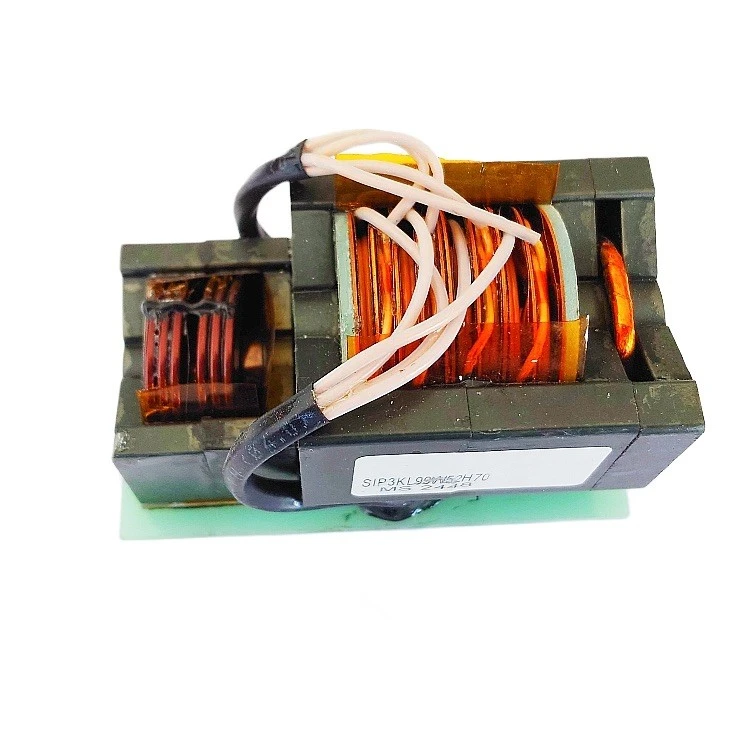

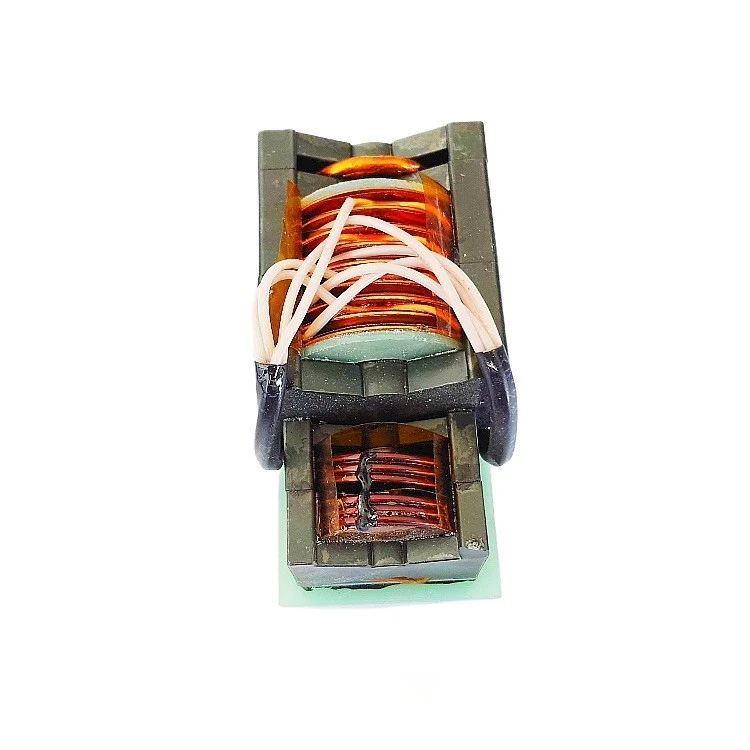

תיאור מקרה התייחסות: דגם SIP3KL99W52H70

הערה: המפרטים שלהלן הם מדגם הייצור שלנוSIP3KL. זה מדגים את יכולת הייצור שלנו עבורמשרנים משולבים בקנה מידה גדול-.

פָּרָמֶטֶר	מפרט (הפניה בלבד)	טווח התאמה אישית
דגם P/N	SIP3KL99W52H70	הקצאת P/N מותאמת אישית זמינה
קָטֵגוֹרִיָה	משרנים מצמודים / כור	Interleaved Choke / DC Link Reactor
מידות	99.0 x 52.0 x 70.0 מ"מ(מקסימום)	ניתן להרחבה לגדלי מחלקות-MW
השראות (L)	[ניתן להתאמה אישית](למשל, 300µH - 3.0mH)	100 µH - 10mH(מותאם לכוח)
נוכחי מדורג	זרם גבוה (50A - 100A+)	20A - 500A(חוט שטוח / פס)
טכנולוגיה מתפתלת	חוט שטוח (בקצה/סליל)	חוט שטוח נחושת/אלומיניום
מִבְנֶה	סוג בלוק אנכי	מסגרת פתוחה / בעציץ / סגורה
חומר ליבה	Sendust / High Flux / סיליקון	מותאם לתדירות ורוויה

תובנה של מהנדס:הSIP3KL99W52H70הוא חזקבלוק כור. מידותיו (99x52x70 מ"מ) מאפשרות חתך ליבה מגנטית-מסיבית, המונעת רוויה תחת הטיית DC גבוהה. החוט שטוחפיתול ממזער את אובדן אפקט העור, מה שהופך אותו ל"לב" האידיאלי עבור ממירי יעילות גבוהה-.

התאם את המשרן הזה לצרכים שלך

אנחנו מהנדסיםמשרנים משולביםכדי לייעל את טופולוגיית ההספק הרב-שלך.

למה להשתמש במשרנים משולבים?

● הפחתת אדוות:בPFC משולבאוֹבאק רב-פאזיממירים, באמצעות אמשרן מצמדמאפשר לזרמי האדוות בשלבים שונים לבטל זה את זה. זה מפחית את הלחץ על קבלי הפלט ומשפר את יעילות המערכת הכוללת.

● תגובה חולפת:צימוד השלבים משפר את התגובה הדינמית של ספק הכוח לשינויי עומס.

חדשנות חוט שטוח וחומר

● מדעי החומר:אנחנו משתמשיםשטף גבוהאוֹפלדת סיליקוןלמינציות לכורים בתדר נמוך (50/60 הרץ), ומתקדמיםאבקת סגסוגתליבות למעבר-תדר גבוה (20kHz+).

● עלות-אפשרויות למטה:כפי שניתן לראות בסדרת SIP שלנו, אנו מציעיםחוט אלומיניום שטוחאפשרויות. זה יכול להפחית את המשקל ואת עלות BOM שלכורעד 20% תוך שמירה על ביצועים תרמיים שווה ערך לנחושת.

תעשיות שאנו משרתים

יישומים אופייניים עבור המשרנים והכורים המקושרים שלנו.

ממירי שמש (PV):

משרני חיזוק ומשנקי PFC משולבים עבור ממירי 10kW-500kW.

אחסון אנרגיה (ESS):

ממירי DC-בעוצמה גבוהה-לטעינה/פריקה של סוללה.

תחנות טעינה EV:

כורי DC Link למטענים מהירים (רמה 3 DCFC).

כוננים תעשייתיים:

כורי קלט/פלט עבור VFDs ובקרות מנוע כבדות.

אבטחת איכות ובדיקות

אימות קפדני עבור רכיבי-הספקים גבוהים.

השראות תחת עומס:נבדק עם DC Bias כדי להבטיח אתמשרן מצמדאינו רווי בשיא זרם.
מקדם צימוד:מאומת כדי להתאים לדרישות הספציפיות של הטופולוגיה המשולבת (למשל, k > 0.95 או דליפה ספציפית L).
מבחן עלייה תרמית:בדיקת עומס מלא- כדי להבטיח שעליית הטמפרטורה (ΔT) תישאר בגבולות Class F/H.
שלום-בידוד סיר:נבדק בין פיתולים (עבור סוגים מצמדים) ועד הליבה כדי להבטיח בטיחות.
