שנאי PQ Core מותאמים אישית: צפיפות הספק מרבית ו-EMI נמוך

כותרת משנה-:

תוכנן עבור ספקי כוח מיתוג-ביעילות גבוהה. כיצרן שנאים מותאמים אישית מתמחה, אנו מספקים רובאי PQ Core (למשל, PQ32, PQ50) המציעים יחס נפח-ל- ביצועים מעולה ומיגון מגנטי טבעי בהשוואה לליבות EE סטנדרטיות.

דגשים עיקריים:

צפיפות הספק גבוהה:הרגל המרכזית העגולה והאופטימלית של ליבת ה-PQ מפחיתה את אורך החוט ואובדן הנחושת, ומאפשרת טיפול בהספק גבוה יותר בטביעת רגל קטנה יותר.

קרינת EMI נמוכה:הגפיים הצדדיות של ליבת PQ מספקות מיגון מגנטי יעיל, מה שהופך אותה לאידיאליתשנאי SMPSליישומים רפואיים וטלקום רגישים-לרעש.

מיקוד יעילות:עוצב כדי למזער את הפסדי ליבה ונחושת, מושלם עבור טופולוגיות-ביעילות גבוהה כמוLLC Resonantממירים.

בקש הצעת מחיר עבור המפרט שלך

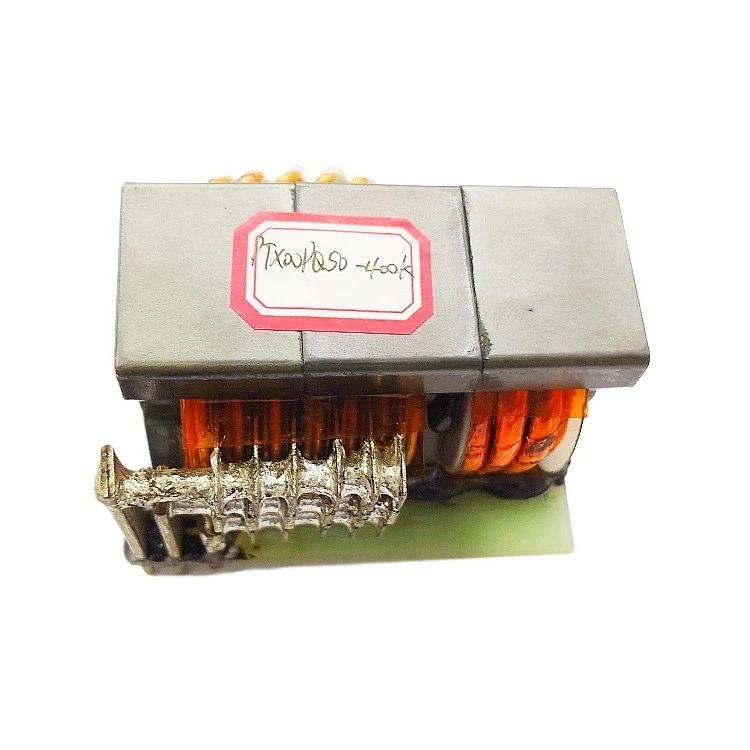

תיאור מקרה התייחסות: דגם PTX00PQ50-400K

הערה: המפרטים שלהלן הם מדגם הייצור שלנוPTX00PQ50-400K. זה מדגים את היכולת שלנו בייצוררובוטריקים של PQ- גבוהים.

פָּרָמֶטֶר	מפרט (הפניה בלבד)	טווח התאמה אישית
דגם P/N	PTX00PQ50-400K	הקצאת P/N מותאמת אישית זמינה
קָטֵגוֹרִיָה	שנאי-תדר גבוה	LLC שנאי / Main Power Trafo
צורת ליבה	PQ50 (פין אנכי 6+6)	PQ20, PQ26, PQ32, PQ40, PQ50
מידות	53.5 x 46.0 x 54.0 מ"מ(מקסימום)	ניתן להרחבה בהתבסס על צרכי חשמל
השראות (L)	400 µH ± 10%(@1kHz/0.3V)	10µH - 5.0mH(מותאם עבור LLC)
DCR (התנגדות)	30 mΩ מקסימום	DCR נמוך במיוחד-עם ליץ Wire
מפרט חוטים	ליץ חוט (0.1 מ"מ x 60)(ר''פ)	TIW / ליץ / חוט שטוח
תדירות הפעלה	20kHz - 500kHz	מותאם למיתוג GaN/SiC

תובנה של מהנדס:הPTX00PQ50הוא תחנת כוח. השימוש בליבת PQ50 הגדולה מאפשר לנו להתמודד עם הספק גבוה (לעיתים קרובות 500W - 2kW+) תוך שמירה על פרופיל קומפקטי. הגיאומטריה הממוגנת והשימוש בליץ תיללהפוך אותו ליעיל במיוחד עבור יישומי מיתוג תהודה.

התאם את השנאי הזה לצרכים שלך

למה לבחור אPQ Core Transformerלעיצוב המותאם אישית שלך?

PQ Core לעומת EE Core

● אובדן נחושת:הרגל המרכזית העגולה של ליבת PQ ממזערת את אורך הסיבוב המתפתל. פחות חוט פירושו התנגדות נמוכה יותר (DCR) ואובדן נחושת מופחת בהשוואה לרגל המלבנית של ליבת EE.

● מיגון:צורת PQ מציעה מיגון מגנטי טוב יותר מאשר ליבות EE פתוחות, ומפחיתה את דרישות מסנן ה-EMI.

● יישום:בעוד שליבות EE הן מגוונות,PQ רובוטריקיםהם בחירת הפרימיום עבורספקי כוח ביעילות גבוהה(80 פלוס תקני זהב/פלטינה/טיטניום).

התאמה אישית עבור LLC & Resonant

● השראות דליפה:עֲבוּרLLC Resonant Transformers, נוכל לתכנן בכוונה השראות דליפה ספציפית (באמצעות פיתול חתך) כדי לשלב את משרן התהודה בשנאי הראשי, ולחסוך מקום בלוח.

● ליץ חוט:אנו משתמשים בריבוי-גדיליםליץ תילכדי להילחם ב"אפקט העור" בתדרים גבוהים (100kHz+), להבטיח שהשנאי פועל קריר.
